Продукция
Задвижки клиновые Сварка встык
размерный ряд:DN50-DN1200
диапазон давления: PN16-PN250
материал: 20ГЛ, 20Л, 25Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 10Х17Н13М2Т, 06ХН28МДТ и др.
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Рабочая среда: вертикальное, приводом (маховиком) вверх. допускается отклонение от вертикали на 90 градусов в любую сторону. При горизонтальном расположении шпинделя задвижки под электропривод, необходимо наличие опоры под корпус привода.
Описание
маркер
использовать:
Задвижки клиновые Сварка встык
Описание
Задвижки клиновые – трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Применяются практически на любых технологических и транспортных трубопроводах в системах жилищно- коммунального хозяйства газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25Мпа и температурах до 550 °С.

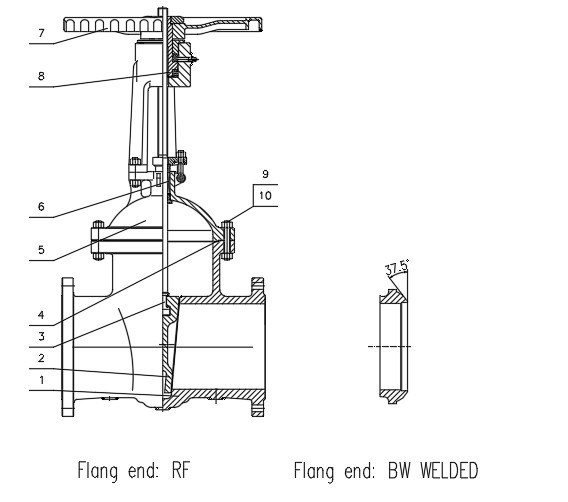

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 12Х18Н9ТЛ | 25Л | 20ГЛ |
| 2 | Золотник | SS321 | A105+13CR | SS304 |
| 3 | Шпиндель | SS321 | X20Cr13 | SS304 |
| 4 | Прокладка | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
| 5 | Крышка | 12Х18Н9ТЛ | 25Л | 20ГЛ |
| 6 | упаковочный материал | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | Маховик | C.S | C.S | C.S |
| 8 | Гайка штока | COPPER ALLOY | DUCTILE IRON | DUCTILE IRON |
| 9 | Болты | A193 B8 | A193 B7 | A320 L7 |
| 10 | гайки | A194 8 | A194 2H | A194 4 |
