Продукция
Задвижки с сильфонным уплотнением
размерный ряд:DN50-DN600
диапазон давления: PN16-PN100
материал: 20ГЛ, 12Х18Н9ТЛ, 10Х17Н13М2Т
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Используемая среда: Подходит для токсичных и опасных сред, таких как сухой хлор, аммиак и т.д.
Описание
маркер
использовать:
Задвижки с сильфонным уплотнением
Описание
Задвижка с сильфонным уплотнением - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. Задвижка с сильфонным уплотнением используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомасляными, высокочистыми, токсичными и другими средами.
Особенности конструкции：
1.Типовая конструкция двухслойного сильфона.
2. Конструкция крышки клапана отвода тепла.
3. Проектирование нефтехранилища.
4. Конструкция гайки крепления штока клапана стопорным кольцом.
5. Разумная структура продукта, надежное уплотнение, красивый внешний вид.
6. Наплавка Твердый сплав на основе кобальта на уплотнительной поверхности, износостойкий, устойчивый к коррозии, длительный срок службы.
7. Закалка и отпуск штока клапана, а также обработка поверхности азотированием обладают хорошими антикоррозийными и антифрикционными свойствами.
8. Индикация положения подъема штока клапана стала более интуитивной.
9. Материал деталей, размер фланца и количество стыковых сварных швов могут быть разумно выбраны в соответствии с фактическими условиями работы или требованиями пользователя для удовлетворения различных инженерных потребностей.
сильфонная Задвижки клиновые изготовлен с использованием передовой высокопроизводительной технологии двойного уплотнения металлический сильфон + уплотнение, которая устраняет недостатки старения и утечки одинарной набивки обычных задвижек. Это не только повышает эффективность использования, но также значительно увеличивает безопасность и надежность использования. Также снижает затраты на техническое обслуживание и частоту. Ключевой компонент металлического сильфона, нижний конец узла штока клапана приварен технологией шовной сварки, а верхний конец приварен к соединительной пластине, чтобы сформировать металлический барьер между текучей средой и атмосферой, чтобы гарантировать нулевую утечку при шток клапана. Смазочное соединение на крышке может непосредственно смазывать шток клапана, гайку и втулку вала.
Продукция с сильфонными задвижками широко используется в: нефтехимической промышленности, текстиле из химических волокон, электростанциях, сталелитейных заводах, производстве пластиковой бумаги, системах горячего масла, паровых системах, системах холодного и горячего водоснабжения и других отраслях промышленности и условиях труда.
Стандарты проектирования и производства: GB12234, API6D.
Стандарт конструктивной длины: GB1221, ANSI B16.10.
Стандарты фланцев: JB79, ANSI B16.5.
Стандарты проверки и испытаний: GB12937, API 598.

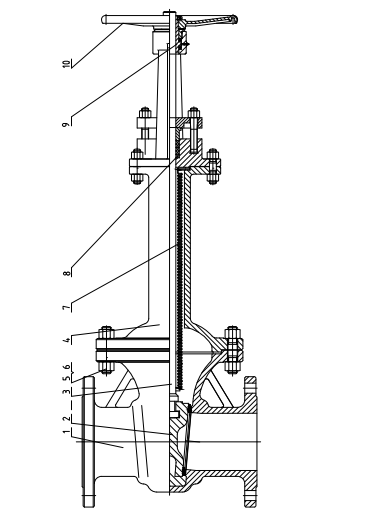

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 20ГЛ | 25Л | 12Х18Н9ТЛ |
| 2 | Золотник | SS304 | 25Л | 12Х18Н9ТЛ |
| 3 | Стебель | SS304 | 2CR13 | F321 |
| 4 | Крышка | 20ГЛ | 25Л | 12Х18Н9ТЛ |
| 5 | Болты | A193 B7 | A193 B8 | A193 B8 |
| 6 | гайки | A194 2H | A194 8 | A194 8 |
| 7 | Сильфон | SS304 | SS304 | SS321 |
| 8 | упаковочный материал | Graphite | Graphite | Graphite |
| 9 | Гайка штока | Copper alloy | Copper alloy | Copper alloy |
| 10 | Штурвал | C.S | C.S | C.S |
