Запорный клапан из кованой стали
размерный ряд:DN10-DN50
диапазон давления: PN16-PN420
материал: CT.20, 20ГЛ,12Х18Н10Т, 10Х17Н13М2Т,и др.
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Рабочая среда: вертикальное, приводом (маховиком) вверх; допускается отклонение от вертикали на 90 градусов в любую сторону. При горизонтальном расположении шпинделя задвижки под электропривод, необходимо наличие опоры под корпус привода.
Описание
маркер
использовать:
Запорный клапан из кованой стали
Описание
Кованые запорные клапаны - корпуса изготавливаются в малогабаритном исполнении из кованых заготовок. Данная продукция хорошо зарекомендовала себя и применяется в таких отраслях, как энергетика, добыча и переработка энергоресурсов, транспортировка неоднородных жидких и газообразных сред в нефтехимической и нефтеперерабатывающей промышленности.
Техническая спецификация:
1.Дизайн:
API 602, BS5352,ANSI B16.34
2.Соединительные концы:
a.Сварные концы соответствуют ANSI B16.11. GB/T1751
b.Винтовые концы соответствуют ANSI B1.20.1.GB/T7306
c.Стыковые сварные концы соответствуют ANSI B16.25. GB/T12224
d.Фланцевые концы соответствуют ANSI B16.5. GB/T79
3.Испытания и контроль:
API 598. GB/T13927

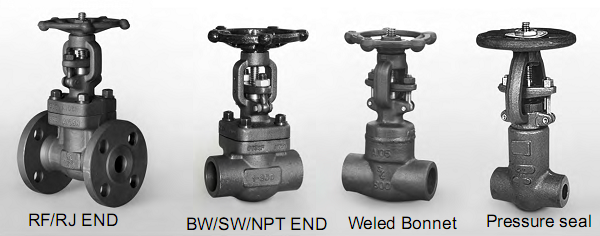

4.Структурная особенность:
Болтовой капот, внешний винт и ярмо.
Сварная крышка, внешний винт и ярмо.

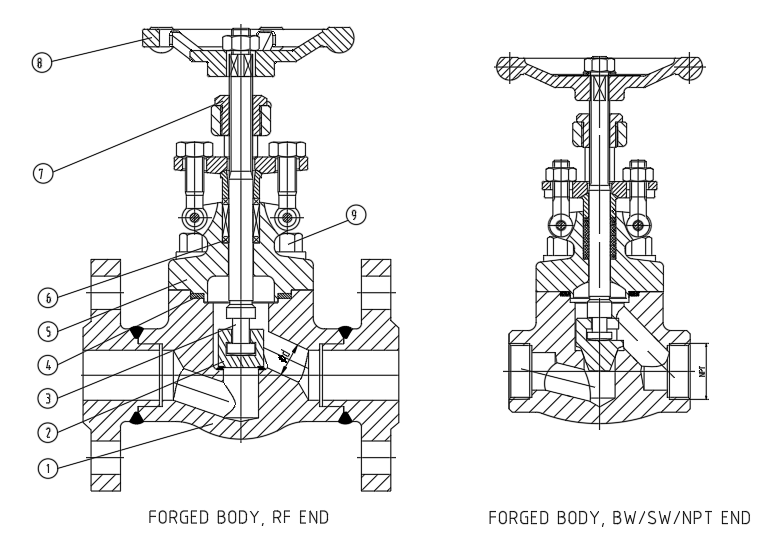

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | CT.20 | 20ГЛ | 12Х18Н10Т |
| 2 | Золотник | A182 F6a | A182 F304 | A182 F321 |
| 3 | Шпиндель | A182 F6a | A182 F304 | A182 F321 |
| 4 | Прокладка | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
| 5 | Крышка | CT.20 | 20ГЛ | 12Х18Н10Т |
| 6 | упаковочный материал | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | Гайка штока | A276 410 | A276 410 | COPPER ALLOY |
| 8 | Штурвал | A197 | A197 | A197 |
| 9 | Болты | A193 B7 | A320 L7 | A193 B8 |
