Продукция
Клапаны запорные
размерный ряд:DN15-DN400
диапазон давления: PN16-PN100
материал: 20ГЛ, 20Л, 25Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 10Х17Н13М2Т, 06ХН28МДТ, ВТ1-0 и др.
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Рабочая среда: Вода, воздух, пар, жидкие и газообразные углеводородные среды, нефть, нефтепродукты, нефтехимические среды и другие жидкости и газы, по отношению к которым применяемые материалы коррозионностойки.
Описание
маркер
использовать:
Клапаны запорные
Описание
Запорный клапан (также вентиль) относится к запорной арматуре, в которой запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а, следовательно, потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».
Характеристика запорного клапана:
1. Корпус клапана выполнен по технологии литья по выплавляемым моделям. Передовые технологии, гарантирующие, что корпус клапана не имеет отверстий для песка, поверхность более гладкая и более надежное качество.
2. Конструкция заднего сиденья. В полностью открытом положении заднее сиденье образует дополнительное уплотнение с функцией определения хода и антивибрации.
3. Седло, сваренное наплавкой, обеспечивает надежное уплотнение в тяжелых условиях.
4.Эргономичный маховик. Это обеспечивает более длительный срок службы и упрощает работу.

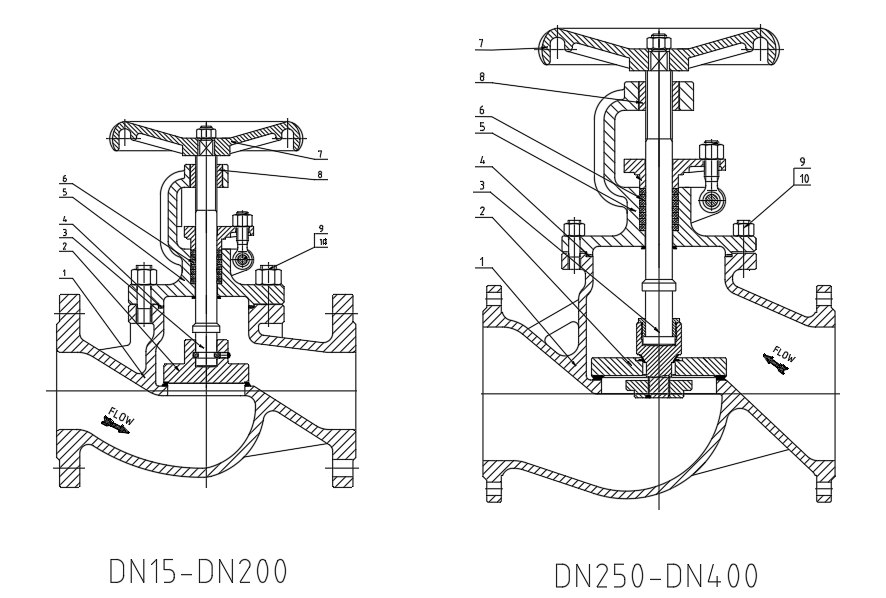

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 2 | Золотник | SS321 | SS316Ti | SS904L |
| 3 | Шпиндель | SS321 | SS316Ti | SS904L |
| 4 | Прокладка | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
| 5 | Крышка | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 6 | упаковочный материал | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | Штурвал | C.S | C.S | C.S |
| 8 | Гайка штока | COPPER ALLOY | COPPER ALLOY | COPPER ALLOY |
| 9 | Болты | A193 B8 | A193 B8M | A193 B8M |
| 10 | гайки | A194 8 | A194 8M | A194 8M |
