Клапаны запорные сильфонные-PRO
размерный ряд:DN15-DN500
диапазон давления: PN16-PN40
материал: 25Л, 12Х18Н9ТЛ, 10Х17Н13М2Т
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода
Описание
маркер
использовать:
Клапаны запорные сильфонные-PRO
Описание
Запорные клапаны с сильфонным уплотнением не имеют выбросов и не требуют технического обслуживания. Между трубопроводом и окружающей средой расположен непрерывный металлический барьер. Компоненты, которые во время работы клапана подвергаются относительным движениям, приварены к концам металлического сильфона, который поглощает и компенсирует смещение. Следовательно, эти клапаны подходят для любой жидкости и рекомендуются, когда требуются характеристики нулевого выброса для защиты окружающей среды и здоровья рабочих от загрязняющих утечек, для предотвращения дорогостоящих отходов из-за потери энергии и жидкости, а также для устранения немалых затрат. замены упаковки. В заключение, клапаны особенно подходят для опасных, легковоспламеняющихся, смертоносных и взрывоопасных сред.

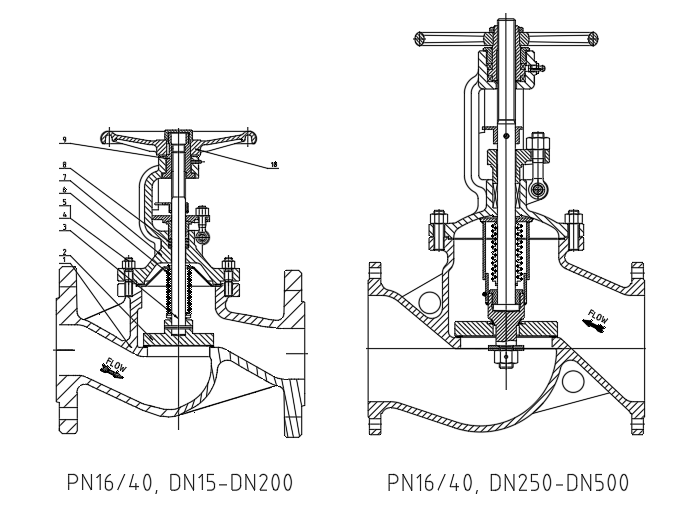

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

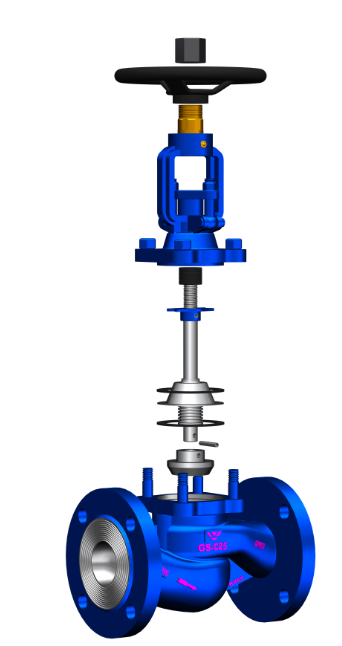

КЛАПАН ЗАПОРНЫЙ СИЛЬФОННЫЙ - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. Клапан запорный с сильфонным уплотнением используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомаслами, особо чистыми, токсичными и другими средами. - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. В сильфонном шаровом клапане используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомаслами, особо чистыми, токсичными и другими средами.

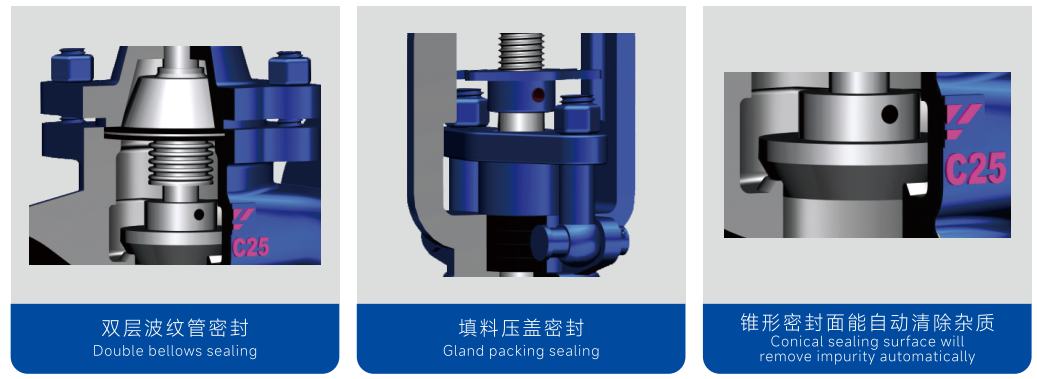

Особенности дизайна:
1. Типовая конструкция двухслойного сильфона.
2. Конструкция крышки клапана отвода тепла.
3. Проектирование нефтехранилища.
4. Конструкция гайки крепления штока клапана стопорным кольцом.
5. Разумная структура продукта, надежное уплотнение, красивый внешний вид.
6. Наплавка Твердый сплав на основе кобальта на уплотнительной поверхности, износостойкий, устойчивый к коррозии, длительный срок службы.
7. Закалка и отпуск штока клапана, а также обработка поверхности азотированием обладают хорошими антикоррозийными и антифрикционными свойствами.
8. Индикация положения подъема штока клапана стала более интуитивной.
9.Материал деталей, размер фланца и количество стыковых сварных швов могут быть разумно выбраны в соответствии с фактическими условиями работы или требованиями пользователя для удовлетворения различных инженерных потребностей.
| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 25Л | 12Х18Н9ТЛ | 10Х17Н13М2Т |
| 2 | Золотник | A105+13CR | SS321 | SS316Ti |
| 3 | Шпиндель | 2CR13 | SS321 | SS316Ti |
| 4 | Болты | A193 B7 | A193 B8 | A193 B8M |
| 5 | гайки | A194 2H | A194 8 | A194 8M |
| 6 | Сильфон | SS304 | SS321 | SS316Ti |
| 7 | Крышка | 25Л | 12Х18Н9ТЛ | 10Х17Н13М2Т |
| 8 | упаковочный материал | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | Гайка штока | COPPER ALLOY | COPPER ALLOY | COPPER ALLOY |
| 10 | Штурвал | C.S | C.S | C.S |
