Клапаны обратные подъемны
размерный ряд:DN15-DN400
диапазон давления: PN16-PN40
материал: 20ГЛ, 20Л, 25Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 10Х17Н13М2Т, 06ХН28МДТ, ВТ1-0 и др.
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: с допустимыми протечками
Установочное положение:
на горизонтальном трубопроводе крышкой вверх
по требованию возможно изготовление для установки на вертикальном трубопроводе
Описание
маркер
использовать:
Клапаны обратные подъемны
Описание
Клапаны обратные подъемные – вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Поднимите обратный клапан, также известный как односторонний клапан или обратный клапан, он автоматически открывается и закрывается потоком самой среды в трубопроводе и силой, создаваемой пружиной, которая принадлежит автоматическому клапану. Обратные клапаны используются в трубопроводных системах. Их основные функции заключаются в предотвращении обратного потока среды, предотвращении реверсирования насоса и его приводного двигателя и в выпуске среды в контейнер. Обратный клапан также можно использовать для пополнения вспомогательной системы, где давление может превышать давление в основной системе.
Функция обратного клапана состоит в том, чтобы позволить среде течь только в одном направлении и предотвратить обратный поток. Обычно такой клапан работает автоматически. Под действием напорной жидкости, текущей в одном направлении, заслонка клапана открывается; когда жидкость течет в противоположном направлении, самосовпадение давления жидкости и заслонки клапана воздействует на седло клапана, тем самым перекрывая поток. Среди них обратный клапан с внутренней резьбой и обратный клапан-бабочка относятся к этому типу клапана, который включает поворотный обратный клапан и подъемный обратный клапан.
Поворотный обратный клапан имеет шарнирный механизм, а заслонка, как дверь, свободно опирается на наклонную поверхность седла. Чтобы заслонка клапана могла каждый раз достигать правильного положения на поверхности седла клапана, заслонка клапана спроектирована в шарнирном механизме, так что заслонка клапана имеет достаточно места для отвинчивания, а заслонка клапана действительно и полностью контактирует с седлом клапана. Заслонка клапана может быть полностью изготовлена из металла или может быть инкрустирована кожей, резиной или синтетическим покрытием, в зависимости от требований к характеристикам. Когда поворотный обратный клапан полностью открыт, давление жидкости почти беспрепятственно, поэтому падение давления через клапан относительно невелико.

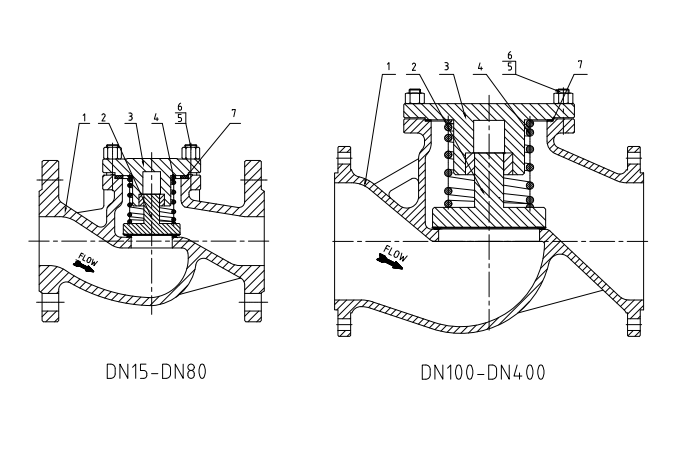

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 2 | Золотник | SS321 | SS316Ti | SS904L |
| 3 | качалка | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 4 | пружина | SS316 | SS316 | SS316 |
| 5 | Болты | A193 B8 | A193 B8M | A193 B8M |
| 6 | гайки | A194 8 | A194 8M | A194 8M |
| 7 | Прокладка | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
