Кузница клапаны запорные сильфонные
размерный ряд:DN15-DN50
диапазон давления: PN16-PN250
материал: CT.20, F321, F316Ti
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода
Описание
маркер
использовать:
Кузница клапаны запорные сильфонные
Описание
Запорные клапаны с сильфонным уплотнением не имеют выбросов и не требуют технического обслуживания. Между трубопроводом и окружающей средой расположен непрерывный металлический барьер. Компоненты, которые во время работы клапана подвергаются относительным движениям, приварены к концам металлического сильфона, который поглощает и компенсирует смещение. Следовательно, эти клапаны подходят для любой жидкости и рекомендуются, когда требуются характеристики нулевого выброса для защиты окружающей среды и здоровья рабочих от загрязняющих утечек, для предотвращения дорогостоящих отходов из-за потери энергии и жидкости, а также для устранения немалых затрат. замены упаковки. В заключение, клапаны особенно подходят для опасных, легковоспламеняющихся, смертоносных и взрывоопасных сред.
Особенности дизайна:
1. Типовая конструкция двухслойного сильфона.
2. Конструкция крышки клапана отвода тепла.
3. Проектирование нефтехранилища.
4. Конструкция гайки крепления штока клапана стопорным кольцом.
5. Разумная структура продукта, надежное уплотнение, красивый внешний вид.
6. Наплавка Твердый сплав на основе кобальта на уплотнительной поверхности, износостойкий, устойчивый к коррозии, длительный срок службы.
7. Закалка и отпуск штока клапана, а также обработка поверхности азотированием обладают хорошими антикоррозийными и антифрикционными свойствами.
8. Индикация положения подъема штока клапана стала более интуитивной.
9.Материал деталей, размер фланца и количество стыковых сварных швов могут быть разумно выбраны в соответствии с фактическими условиями работы или требованиями пользователя для удовлетворения различных инженерных потребностей.

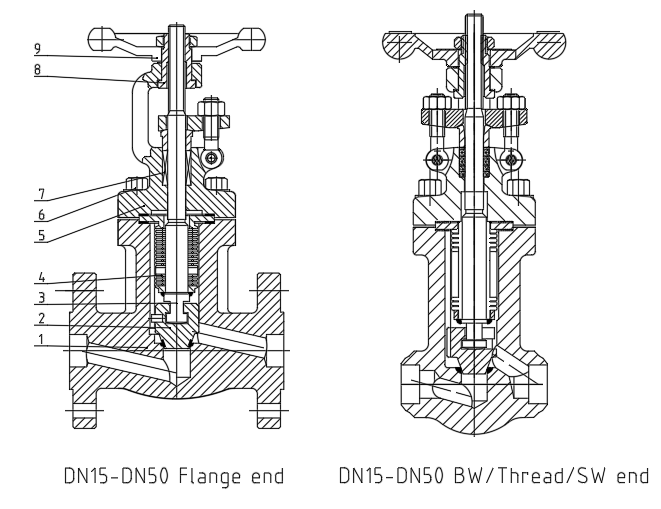

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | CT.20 | F321 | F316Ti |
| 2 | Золотник | A182 F6a | F321 | F316Ti |
| 3 | Шпиндель | A182 F6a | F321 | F316Ti |
| 4 | Сильфон | SS304 | SS321 | SS316Ti |
| 5 | Крышка | CT.20 | F321 | F316Ti |
| 6 | Болты | A193 B7 | A193 B8 | A193 B8M |
| 7 | упаковочный материал | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | Гайка штока | A276 410 | A276 410 | COPPER ALLOY |
| 9 | Штурвал | A197 | A197 | A197 |
