размерный ряд:DN50-DN800
диапазон давления: PN16-PN100
материал: 20ГЛ, 20Л, 25Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 10Х17Н13М2Т, 06ХН28МДТ, ВТ1-0 и др.
температура: -60-550°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: с допустимыми протечками
Рабочая среда: Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода
Описание
Затворы обратные поворотные – вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

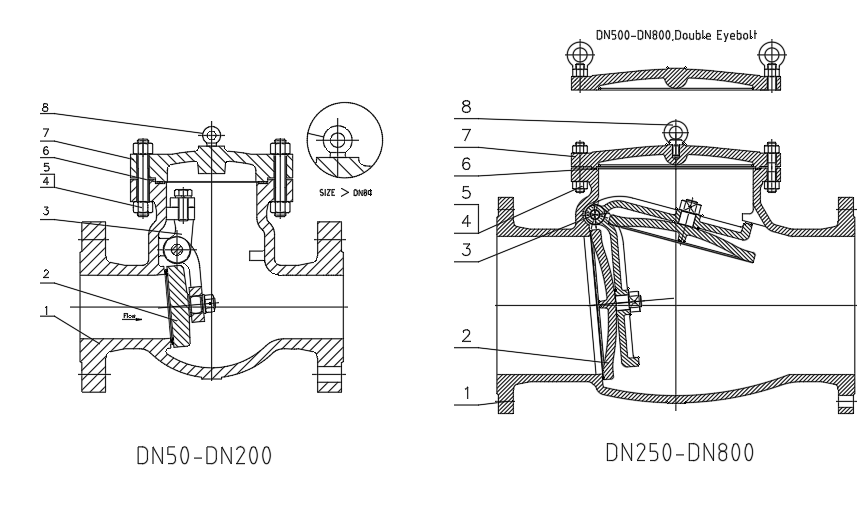

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 2 | Золотник | SS321 | SS316Ti | SS904L |
| 3 | качалка | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 4 | Болты | A193 B8 | A193 B8M | A193 B8M |
| 5 | гайки | A194 8 | A194 8M | A194 8M |
| 6 | Прокладка | SS+GRAPHITE | SS+GRAPHITE | SS+GRAPHITE |
| 7 | Крышка | 12Х18Н9ТЛ | 10Х17Н13М2Т | 06ХН28МДТ |
| 8 | Рым-болт | C.S | C.S | C.S |
