Шаровой кран из кованой стали
размерный ряд:DN10-DN600
диапазон давления: PN16-PN160
материал: 20ГЛ, 25Л,12Х18Н10Т
температура: -60-300°C
Стандарт фланцевого по: ГОСТ 33259-2015
Класс герметичности по ГОСТ 9544-2015: класс «А»
Рабочая среда: любое, кроме приводом вниз. Рабочая среда: вода, воздух, пар, жидкие и газообразные углеводородные среды, нефть, нефтепродукты, нефтехимические среды и другие жидкости и газы, по отношению к которым применяемые материалы коррозионностойки.
Описание
маркер
использовать:
Шаровой кран из кованой стали
Описание
Кран шаровой (шаровый) – разновидность трубопроводного крана, запирающий или регулирующий элемент, которого имеет сферическую форму. Это один из современных и прогрессивных типов запорной арматуры, находящий всё большее применение для различных условий работы в трубопроводах, транспортирующих природный газ и нефть, системах городского газоснабжения, водоснабжения, отопления и других областях.
Особенности плавающих шаровых кранов:
1.Надежное уплотнение седла
В шаровых кранах с плавающей крышкой используется конструкция эластичного уплотнительного кольца. Такая конструкция седла обеспечивает большее соотношение давления уплотнения между поверхностью кольца и шаром, когда давление среды становится ниже, а площадь контакта меньше. Таким образом, обеспечивается надежное уплотнение. Когда давление среды становится выше, площадь контакта между кольцом седла и шаром увеличивается, так как уплотнительное кольцо упруго трансформируется, чтобы выдержать большую силу, создаваемую средой, без каких-либо повреждений.
2.Пожаробезопасная конструкция
При нагреве клапана в условиях пожара детали из неметаллических материалов, такие как уплотнительное кольцо седла из PTFE, прокладка седла штока, сальниковая набивка и уплотнительная прокладка между корпусом и крышкой, могут разрушиться или быть повреждены под воздействием высокой температуры. Специально разработанная CHAODA структура вспомогательного уплотнения металл-металл позволяет эффективно предотвратить как внутреннюю, так и внешнюю утечку клапана. По желанию клиентов плавающие шаровые краны CHAODA с пожаробезопасной конструкцией могут соответствовать требованиям API 607, API 6FA, BS 6755 и JB/T 6899.
3.Надежное уплотнение штока
Конструкция штока с защитой от выдувания гарантирует, что даже если давление в полости корпуса случайно повысится и фланец сальника станет недействительным, шток не вылетит под действием среды. Шток имеет конструкцию с задним седлом, собираемым снизу. Уплотняющее усилие на заднюю часть штока увеличивается по мере повышения давления среды. Таким образом, надежное уплотнение штока может быть обеспечено при переменном давлении среды. V-образная структура сальника была использована для эффективного преобразования толкающей силы фланца сальника и давления среды в силу уплотнения штока. Традиционная конструкция фланца сальника была усовершенствована и стала состоять из двух частей, т.е. фланца сальника и сальника, последний контактирует с фланцем сальника сферической поверхностью. Таким образом, сальник всегда остается вертикальным, а внутри он покрыт втулкой из PTFE для предотвращения заедания и трения между штоком, что также может уменьшить рабочий момент клапана.На основании требований клиентов, для получения более надежного уплотнения сальника штока может быть использована конструкция затяжки сальника, которая нагружается конической пружиной.
4.Антистатическая характеристика
Традиционная конструкция фланца сальника была усовершенствована и стала состоять из двух частей, т.е. из фланцевой пластины сальника и последователя, последний соприкасается с фланцевой пластиной сферической поверхностью. Таким образом, фланец всегда остается вертикальным, а внутри он покрыт втулкой из PTFE для предотвращения заедания и трения между штоком, что также может снизить рабочий момент клапана.

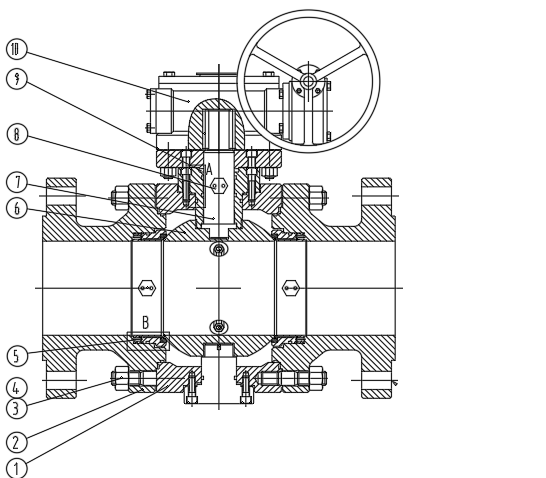

| Нет. | Название детали | МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ | ||
| 1 | Корпус | 20ГЛ | 25Л | 12Х18Н10Т |
| 2 | Крышка | 20ГЛ | 25Л | 12Х18Н10Т |
| 3 | Болты | A320 L7 | A193 B7 | A193 B8 |
| 4 | гайки | A194 4 | A194 2H | A194 8 |
| 5 | Место | PTFE | PTFE | PTFE |
| 6 | Шар | SS304 | SS304 | SS321 |
| 7 | Стебель | SS304 | 2CR13 | SS321 |
| 8 | Дренаж | Assemble parts | Assemble parts | Assemble parts |
| 9 | Кольцо круглого сечения | VITON | VITON | VITON |
| 10 | Червячная передача | Assemble parts | Assemble parts | Assemble parts |
